ما هو الفرق بين ورقة ACP ولوحة ACP؟

عند تحديد أنظمة اللوحات للتكسية أو اللافتات أو التجهيز الداخلي، يواجه المهندسون المعماريون وفرق المشتريات هذه الشروط بانتظام ورقة ACP و لوحة ACP . في حين أن كلا الاختصارين يشتركان في نفس الحروف، إلا أنهما يحملان آثارًا مختلفة بشكل كبير بالنسبة لتنسيق المنتج وطريقة الإنتاج ونطاق التطبيق. فهم هذا التمييز مهم قبل اختيار أ خط إنتاج ألواح الألومنيوم المركبة A2 B1 PE متعدد الوظائف لأن الخط الذي تختاره يجب أن يتطابق مع فئة المنتج الذي تنوي تصنيعه على نطاق واسع. توضح هذه المقالة المصطلحات، وتشرح المواصفات الفنية التي تفصل بين شكلي المنتج، وتوضح كيف أن معدات الإنتاج الحديثة - بما في ذلك الخطوط المقاومة للحريق من الدرجة A2 والدرجة B1 - تعالج كلا السوقين في وقت واحد.

تحديد ورقة ACP مقابل لوحة ACP: التمييز الأساسي

في صناعة مواد البناء، ورقة ACP يشير إلى المادة المركبة الخام غير المعالجة عند خروجها من خط الإنتاج - وهي عبارة عن لوح متواصل أو لوح قطع مسطح يتكون من طبقتين من الألومنيوم مرتبطتين بمادة أساسية (PE أو FR معدني أو حشوة غير قابلة للاحتراق A2). الورقة هي المادة الأساسية. ان لوحة ACP على النقيض من ذلك، فهي وحدة مصنعة تم قطعها وتوجيهها وطيها وتزويدها بأنظمة إرجاع أو تأطير بحيث يمكن تركيبها مباشرة على واجهة المبنى أو الركيزة الداخلية. في لغة المشتريات العملية، عادةً ما يحدد المشترون الذين يشترون من أجل التصنيع النهائي "ورقة ACP"، بينما يحدد أولئك الذين يشترون وحدات الحائط الساتر الجاهزة للتركيب "لوحة ACP".

يعد تصنيف المادة الأساسية هو المواصفات الأكثر أهمية في أي من شكلي المنتج. تحمل صفائح PE القياسية تصنيف قابلية الاحتراق من الفئة C أو D بموجب EN 13501-1؛ ACP مقاوم للحريق بدرجة B1 يحقق الفئة B أو أفضل (قابلية احتراق محدودة)؛ و A2-grade ACP غير قابل للاحتراق يصل إلى الفئة A2، مما يعني أن المادة تساهم بكمية ضئيلة من الوقود في الحريق. تتطلب المتطلبات التنظيمية في معظم الأسواق الأوروبية والشرق أوسطية والآسيوية الآن تصنيف A2 أو B1 للكسوة الخارجية فوق ارتفاعات معينة للمباني، مما أدى إلى استثمار كبير في خطوط إنتاج ACP المقاومة للحريق.

كيف تقوم خطوط إنتاج ACP بإنشاء كلا النموذجين من المنتجات

A خط إنتاج ألواح الألومنيوم المركبة A2 B1 PE متعدد الوظائف هي المعدات الأولية التي تقوم بإنشاء الورقة الأساسية. فهو يجمع بين آلات تفكيك غلاف الألمنيوم، ومحطات المعالجة المسبقة، وآلة البثق الأساسية (للـ PE أو المركبات المملوءة بالمعادن)، وقسم التصفيح/الضغط، وناقل التبريد، ونظام الحز والقطع الدقيق. في تكوينات A2، يتم استبدال الطارد أو استكماله بمحطة ربط لفافة النوى المعدنية غير القابلة للاحتراق مسبقة الصنع، حيث لا يمكن معالجة مواد التعبئة غير العضوية بنفس طريقة معالجة PE بالحرارة.

تشير كلمة "متعدد الوظائف" في اسم الجهاز إلى أن خطًا واحدًا يمكنه التبديل بين المواد الأساسية PE وB1 وA2 عن طريق ضبط وحدة التغذية الأساسية ومعلمات درجة حرارة التصفيح، بدلاً من الحاجة إلى آلات منفصلة تمامًا لكل درجة منتج. تعتبر هذه المرونة ذات أهمية تجارية: يمكن للمصنعين خدمة أسواق تنظيمية مختلفة - بدءًا من PE القياسي للافتات وحتى A2 لتكسية الواجهات الشاهقة - دون تكرار الاستثمار الرأسمالي.

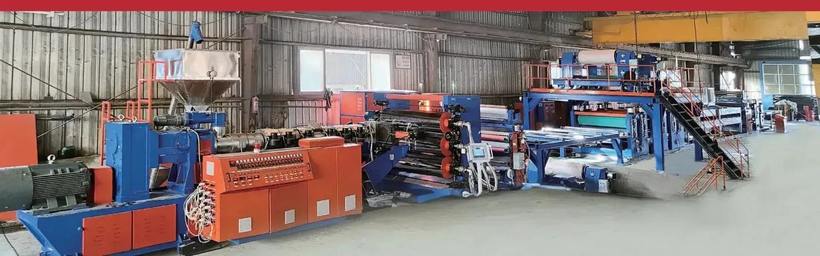

خط إنتاج ألواح الألومنيوم المركبة A2 B1 PE متعدد الوظائف مصنوع من قبل شركة Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

الخط المبين أعلاه يدمج قسم الطارد/التصفيح (يسار)، قسم الضغط والربط الدقيق (وسط)، وناقل التشذيب والإقلاع (يمين). يقلل الترتيب المدمج من معالجة المواد بين المحطات، مما يحسن بشكل مباشر اتساق الترابط ويقلل من خطر التصفيح بين الصفائح - وهي معلمة جودة حاسمة لكل من منتجات الدرجة B1 وA2 المخصصة لتطبيقات الواجهات الشاهقة.

رسم تخطيطي ثلاثي الأبعاد: هيكل طبقة ورقة ACP

الرسم البياني المتساوي القياس أدناه يوضح مجموعة الطبقات الداخلية لصفائح الألومنيوم المركبة القياسية كما يتم إنتاجها بواسطة خط إنتاج ACP متعدد الوظائف. يعد فهم هذا المقطع العرضي أمرًا أساسيًا لتقدير سبب الاختلاف الكبير في تصنيف الحرائق بين درجات PE وB1 وA2.

يكشف المقطع العرضي المتساوي القياس أعلاه عن الهيكل المكون من ثلاثة أجزاء المشترك بين جميع منتجات ACP: طلاء السطح العلوي (عادة طلاء PVDF أو PE)، وطبقتين رقيقتين من الألومنيوم، والمواد الأساسية المركزية. النواة هي الفارق الأساسي بين الدرجات: نوى PE القياسية خفيفة الوزن ومرنة ولكنها قابلة للاحتراق، النوى المملوءة بالمعادن B1 تحتوي على إضافات مثبطة للحريق التي تبطئ الاشتعال، والنوى غير العضوية A2 - التي تتكون إلى حد كبير من هيدروكسيدات معدنية أو سيليكات الكالسيوم - لا تطلق غازًا قابلاً للاشتعال عند تعرضها للهب. يعد السماكة الإجمالية الموضحة من 3 إلى 6 ملم قياسية لمنتجات فئة الواجهات، مع صفائح أكثر سمكًا مخصصة عادةً للتطبيقات الهيكلية أو عالية التأثير. تحدد طبقة الطلاء، على الرغم من سمكها بضعة ميكرونات فقط، كلاً من متانة اللون (عادةً ما تضمن طلاءات PVDF مقاومة الطباشير لمدة 10 سنوات) ومساهمة قابلية الاحتراق الأولية على سطح اللوحة. يساعد التعرف على هذا الهيكل متعدد الطبقات فرق المشتريات على طرح الأسئلة الصحيحة حول مقياس الجلد والتركيبة الأساسية ومواصفات الطلاء عند الحصول على مصادر من الشركة المصنعة لخط إنتاج ACP.

الطلب في السوق العالمية: نمو A2 وB1 المقاوم للحريق

في أعقاب حوادث حرائق الواجهات الكبرى في العديد من البلدان خلال العقد الأول من القرن الحادي والعشرين، قامت الهيئات التنظيمية في جميع أنحاء العالم بتشديد متطلبات قابلية احتراق الكسوة بشكل تدريجي. يفرض قانون سلامة البناء في المملكة المتحدة لعام 2022 تكسية فئة A2 لجميع المباني السكنية الجديدة التي يزيد ارتفاعها عن 11 مترًا. تنطبق قواعد مماثلة الآن في ألمانيا (MBO Musterbauordnung، الفئة A2 فوق 7 طوابق)، والإمارات العربية المتحدة (تعميم الدفاع المدني بدبي رقم 7/2013)، وأستراليا (NCC 2022، البند C2D8). وقد أدت هذه التحولات التنظيمية إلى إعادة تشكيل اقتصاديات الإنتاج بشكل أساسي: فقد نما الطلب على الخطوط A2 وB1 بشكل كبير في حين تواجه سعة الـPE القياسية قيودًا متزايدة في قطاعات المباني الشاهقة.

يعكس الرسم البياني الشريطي الأفقي أعلاه التركيبة المقدرة لسوق ACP العالمية حسب درجة مقاومة الحريق اعتبارًا من عام 2024. تمتلك درجة B1 المقاومة للحريق الحصة الأكبر بحوالي 34% ، مدفوعًا بالاعتماد القوي في الشرق الأوسط وجنوب شرق آسيا وأوروبا الشرقية حيث تم تحديث قوانين البناء ولكن تفويضات A2 الكاملة لم تصبح عالمية بعد. ارتفعت حصة A2-grade ACP إلى ما يقرب من 28٪ - وهي زيادة كبيرة من أقل من 10٪ قبل عام 2017 - حيث فرضت أسواق المملكة المتحدة وألمانيا والدول الاسكندنافية متطلبات عدم القابلية للاحتراق. تحتفظ PE-core ACP القياسية بحصة تبلغ 26%، وتتركز إلى حد كبير في اللافتات والتطبيقات الداخلية والأسواق حيث لا تتطلب لوائح ارتفاع الواجهة درجات أعلى. تمثل أقراص العسل المصنوعة من الألومنيوم والمنتجات المركبة المتخصصة نسبة الـ 12% المتبقية، وهي تخدم الواجهات المتميزة والتطبيقات المجاورة للفضاء. هذا التحول في توزيع الطلب هو السبب الرئيسي وراء قيام الشركات المصنعة لمعدات ACP الحديثة بتطوير خطوط متعددة الوظائف قادرة على التبديل بين أوضاع الإنتاج PE وB1 وA2 ضمن منصة واحدة.

المواصفات الفنية: ما يجب أن يقدمه خط ACP متعدد الوظائف

يجب أن يلبي خط الإنتاج الذي يدعي أنه يتعامل مع الدرجات A2 وB1 وPE في وقت واحد العديد من المتطلبات الفنية الصعبة. يجب أن تتجاوز قوة الترابط بين قشرة الألومنيوم والقلب باستمرار 120 نيوتن/25 مم (قوة التقشير لكل GB/T 17748 أو EN 1396) بغض النظر عن نوع اللب. تتراوح سرعة الخط لدرجات PE عادة من 8 إلى 15 م/دقيقة؛ قد يتم تشغيل رابطة اللف A2 بشكل أبطأ عند 4-8 م/دقيقة بسبب ضغوط التصفيح العالية المطلوبة لتحقيق التصاق مناسب بالنوى غير العضوية. تتراوح سعة العرض عادةً من 1,220 مم إلى 1,600 مم لتلبية معايير الأغطية الدولية.

يعد التحكم في سماكة القلب معلمة مهمة أخرى: فالاختلافات التي تتجاوز -0.1 مم عبر عرض ورقة من فئة A2 تنتج تموجا سطحيًا مرئيًا بعد التثبيت، خاصة في أنظمة اللوحات كبيرة الحجم. ويتطلب ذلك أجهزة استشعار دقيقة لفجوة اللف والتحكم في ردود الفعل في الوقت الفعلي لمكبس الترقق. يجب الحفاظ على تجانس درجة الحرارة عبر عرض سن التصفيح ضمن -3 درجات مئوية بالنسبة للجلود المطلية بمادة PVDF، نظرًا لأن التدرجات الحرارية تسبب تمددًا حراريًا تفاضليًا يؤدي إلى الانحناء أو الالتواء.

يقارن المخطط العمودي أعلاه نطاقات سرعة التشغيل النموذجية لأوضاع الإنتاج PE، وB1، وA2 على خط ACP متعدد الوظائف. يحقق إنتاج PE القياسي أعلى السرعات (8-15 م/دقيقة) لأن بثق البلاستيك الحراري والترابط هو عملية مستمرة مُحسّنة بشكل جيد وتتحمل إنتاجية أسرع. تعمل درجات مثبطات الحريق B1 عند 6-12 م/دقيقة، حيث أن اللزوجة العالية لمركبات PE المملوءة بالمعادن تتطلب وقت إقامة إضافي في طرف التصفيح لضمان تكوين رابطة لاصقة كاملة. تتطلب الدرجات غير القابلة للاحتراق A2 أبطأ السرعات (4-8 م/دقيقة) لأن ربط الألواح الصلبة غير العضوية الصلبة بجلود الألومنيوم يتطلب ضغط اتصال عاليًا مستمرًا وإدارة دقيقة لدرجة الحرارة لمنع التصفيح في الواجهة اللاصقة. يجب أن يُطلب من موردي المعدات الذين يدعون سرعة موحدة عبر جميع الدرجات الثلاث الحصول على نتائج اختبار قوة الترابط الموثقة بالسرعة المقدرة، حيث أن الإنتاجية والجودة مرتبطان بشكل مباشر في هندسة التصفيح. يعد الخط متعدد الوظائف الذي يتعامل بشكل حقيقي مع جميع الدرجات الثلاث بمثابة إنجاز هندسي كبير، وليس تغييرًا بسيطًا في المعلمات.

مقارنة الرادار: سمات الأداء من الدرجة PE vs B1 وA2

يتضمن اختيار درجة ACP المناسبة موازنة أبعاد الأداء المتعددة في وقت واحد. يقارن الرسم البياني أدناه بين درجات PE وB1 وA2 عبر ست سمات رئيسية: السلامة من الحرائق، وكفاءة الوزن، والتسطيح، وسهولة المعالجة، والقدرة التنافسية من حيث التكلفة، ونطاق الامتثال التنظيمي. لا توجد درجات أعلى في جميع المحاور، وهذا هو السبب في أن الشركات المصنعة التي يمكنها إنتاج جميع الدرجات الثلاثة في سطر واحد تتمتع بميزة تنافسية هيكلية.

يوضح مخطط الرادار بوضوح أن PE-core ACP يحقق أعلى النتائج في كفاءة الوزن وسهولة المعالجة والقدرة التنافسية من حيث التكلفة - وهو ما يفسر هيمنته المستمرة على التطبيقات الداخلية واللافتات والتطبيقات منخفضة الارتفاع حيث تسمح لوائح مكافحة الحرائق بذلك. يتصدر ACP من الدرجة A2 بشكل حاسم نطاق السلامة من الحرائق والامتثال التنظيمي مما يجعلها المواصفات المفضلة لأي مشروع تحكمه قواعد صارمة لعدم قابلية الاحتراق. تحتل المنتجات من فئة B1 مكانًا متوسطًا عبر معظم المحاور، مما يوفر توازنًا بين أداء الحرائق المحسن مقارنةً بـ PE القياسي مع إمكانية معالجة أفضل وتكلفة أقل مقارنةً بـ A2. يتم تجميع درجات التسطيح بشكل وثيق بين B1 وA2، مما يعكس متطلبات التصفيح الدقيقة التي يفرضها كلا الدرجتين. يفسر الاختلاف في سهولة المعالجة بين PE (95%) وA2 (50%) سبب احتياج خطوط الإنتاج متعددة الوظائف إلى ضوابط أكثر تطورًا عند التحول إلى وضع A2: السرعات الأبطأ وضغوط التصفيح الأعلى وتحمل درجات الحرارة الأكثر إحكامًا، كلها تتطلب أتمتة أكثر تقدمًا وتكامل أجهزة الاستشعار مما يتطلبه خط PE فقط.

اتجاه تكنولوجيا خطوط الإنتاج: اعتماد الضوابط الذكية

كان التحول الأكثر أهمية في هندسة خط إنتاج ACP خلال العقد الماضي هو دمج أنظمة المراقبة الرقمية وأنظمة التحكم الذكية. اعتمدت خطوط ACP المبكرة على التحكم PLC ذي المعلمة الثابتة؛ تشتمل الخطوط الحديثة متعددة الوظائف على قياس السُمك في الوقت الفعلي (باستخدام أجهزة استشعار الليزر أو أشعة بيتا)، والتحكم في التوتر عبر محطات فك جلد الألومنيوم، وتنظيم درجة حرارة الحلقة المغلقة لفات التصفيح، وبوابات رفض الجودة الآلية. هذه القدرات ليست ترقيات تجميلية - فهي تؤثر بشكل مباشر على اتساق الترابط من الدرجة A2، وهو أقل تسامحًا بكثير مع انحراف المعلمات من إنتاج PE.

يتتبع المخطط الخطي الاعتماد السريع لأنظمة التحكم الذكية في تركيبات خطوط ACP الجديدة من عام 2015 إلى عام 2025. تتميز 10% فقط من الخطوط الجديدة التي تم تركيبها في عام 2015 بمراقبة العمليات الرقمية ذات الحلقة المغلقة ; وبحلول عام 2023، ارتفع هذا الرقم إلى 72%، مع وصول نسبة الاختراق المقدرة لعام 2025 إلى 85%. كان هذا التسارع مدفوعًا بثلاث قوى متقاربة: زيادة متطلبات الجودة لإنتاج الدرجة A2، وتشديد معايير التسطيح والتصفيح الدولية (مثل دورات المراجعة GB/T 17748)، وانخفاض تكلفة الاستشعار الصناعي وأجهزة PLC. يقوم المصنعون الذين يستثمرون في خطوط متعددة الوظائف اليوم بتحديد التحكم في التوتر المؤازر، ومقاييس سماكة الليزر، وأنظمة HMI القائمة على الوصفة والتي تخزن مجموعات المعلمات الخاصة بالصف، مما يسمح بالتغييرات السريعة والمتكررة بين أوضاع الإنتاج PE وB1 وA2. الخطوط التي لا تزال تعتمد على ضبط المعلمات يدويًا تعاني من نقص الجودة بشكل متزايد عند إنتاج درجات A2.

شركة Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: القدرات الأساسية

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. هي مؤسسة وطنية متخصصة في البحث والتطوير وتصنيع المعدات الذكية للمواد المعدنية المركبة، مما يوفر حلولًا منهجية لصناعة مواد البناء العالمية. باعتبارها وحدة صياغة لمعيار الألواح المعدنية المركبة غير القابلة للاحتراق للديكور المعماري وعضوًا دائمًا في المجلس لفرع المعادن في الاتحاد الصيني لمواد البناء، تحتل الشركة مكانة معترف بها داخل النظام البيئي لمعايير الصناعة.

تشتمل مجموعة المنتجات الأساسية للشركة على ثلاثة أنظمة تكنولوجية رئيسية: خطوط إنتاج ألواح الألومنيوم المركبة المقاومة للحريق، وآلات قلب الألومنيوم على شكل خلية نحل، وخطوط إنتاج الألواح المعدنية المركبة على شكل قرص نحل الألومنيوم، وخطوط إنتاج الألواح المعدنية المركبة المخصصة متعددة الوظائف. تغطي هذه الأنظمة بشكل جماعي 12 فئة من خطوط الإنتاج المتطورة، بما في ذلك خطوط المواد المقاومة للحريق من الدرجة A2 وB1، ومعدات الألواح المعدنية المركبة ثلاثية الأبعاد من الألومنيوم، ومجموعة كاملة من منصات إنتاج سلسلة قرص العسل المصنوعة من الألومنيوم.

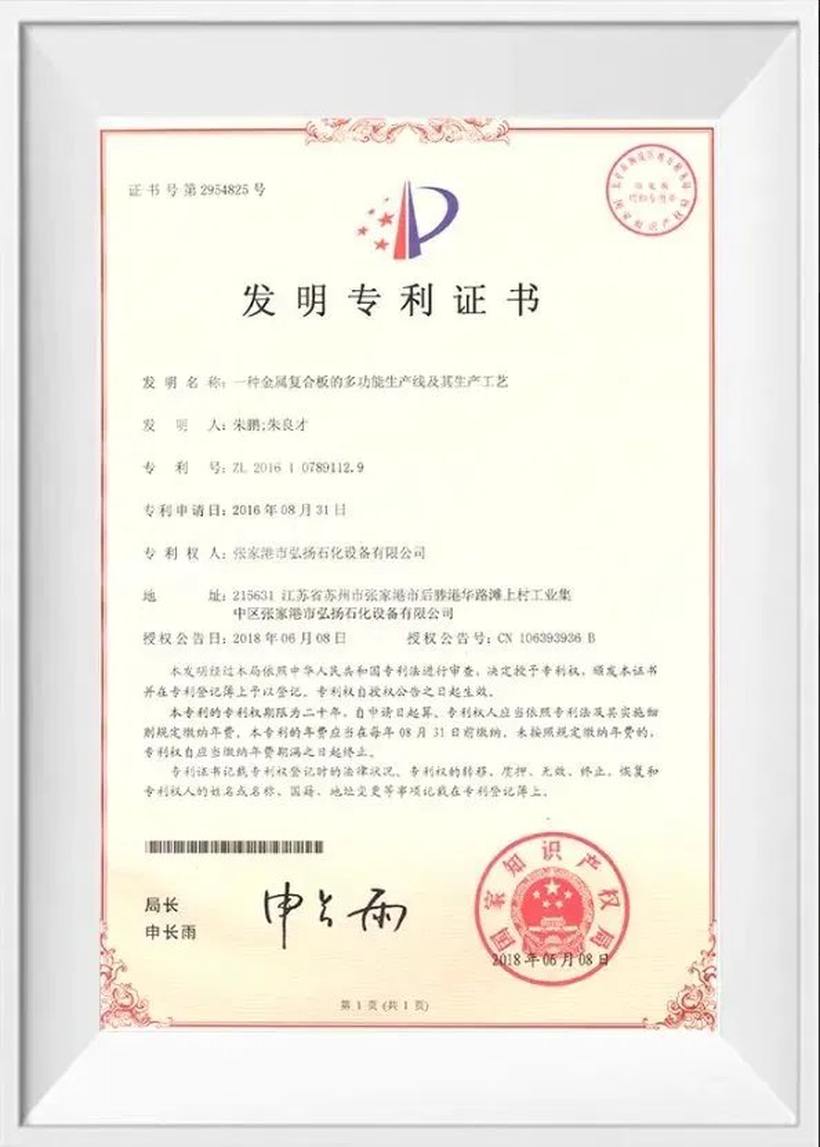

شهادة براءة الاختراع أدناه - براءة اختراع ZL 2016 1 0789112.9، الممنوحة في يونيو 2018 - تغطي خط إنتاج الألواح المعدنية المركبة متعددة الوظائف وعملية التصنيع الخاصة بالشركة، والتي طورها المخترعان Zhu Peng وZhu Liangcai. تعكس براءة الاختراع هذه التحسينات الهندسية الخاصة التي تسمح لخط واحد بالتعامل مع مجموعة من المواد الأساسية المطلوبة لدرجات الإنتاج A2 وB1 وPE.

شهادة براءة الاختراع رقم ZL 2016 1 0789112.9 - خط إنتاج الألواح المعدنية المركبة المتعددة الوظائف وعملية المعالجة، مُنحت في يونيو 2018.

سيناريوهات التطبيق: حيث تكون ورقة ACP مقابل مواصفات اللوحة مهمة

إن التمييز بين الورقة واللوحة ليس أكاديميًا فحسب، بل له آثار مباشرة على المشتريات والخدمات اللوجستية ومراقبة الجودة. عندما يشتري متجر تصنيع ألواح ACP من الشركة المصنعة لخط الإنتاج أو الموزع، فإنه يحصل على ألواح مسطحة (عادةً 1,220 مم × 2,440 مم أو عرض لفة مستمر يصل إلى 1,600 مم) والتي سيتم بعد ذلك توجيهها وطيها وتأطيرها باستخدام آلات التوجيه CNC ومكابح الضغط. تحدد قدرة تحمل التسطيح للورقة وقوة التقشير والتجانس الأساسي مدى دقة تشكيل زوايا اللوحة المصنعة ومدى بقاء السطح سلسًا بعد أن يزيل توجيه CNC ما يقرب من 2/3 من العمق الأساسي عند خطوط العودة.

بالنسبة لمقاولي الحوائط الساتر الذين يحددون ألواح ACP، يجب أن تتوافق هندسة اللوحة النهائية - عمق الإرجاع، وأبعاد الوجه، ونصف قطر الزاوية، ونمط فتحة التثبيت - مع رسومات المشروع التنفيذية. في هذا السياق، فإن تسطيح اللوحة بعد التصنيع (القوس بعد التوجيه) واستقرار الأبعاد على المدى الطويل في ظل التدوير الحراري هي الاهتمامات الأساسية. تتميز الألواح من فئة A2 التي تستخدم نوى معدنية عالية الكثافة بمعاملات تمدد حراري أقل من صفائح PE-core (حوالي 21 x 10^-6/K لـ PE-core مقابل 17 x 10^-6/K للمعادن A2)، مما يعني أن الألواح A2 المصنعة تظهر حركة حرارية أقل في الخدمة - وهي فائدة ملموسة لأنظمة الواجهات ذات الألواح الكبيرة ذات التفاوتات الضيقة للمفاصل.
